MPU - 4-Kanal-Mehrzonen-Steuergerät
SAMON-Code: 20-300
Die MPU4C ist eine Vier-Kanal-Steuereinheit (Sensor).
Sie ist die ideale Lösung für die Überwachung kleiner bis mittelgroßer Bereiche, in denen giftige oder explosive Gase vorkommen können.
Die Mikroprozessorelektronik des Geräts zeigt den Status jeder Messstelle unabhängig für jeden Kanal über mehrfarbige LEDs an.
Geeignet für die Detektion von HFCKW, HFKW, CO2, Ammoniak, Kohlenwasserstoffen wie Benzindämpfen, Ethanol, Wasserstoff, Erdgas, Propan und Butan usw.
Funktionen für jeden Kanal: die angeschlossenen Sensoren erkennen kontinuierlich das Vorhandensein von Gas und liefern ein analoges Signal an die Steuereinheit.
Drei Alarmstufen: eine gelbe (Voralarm) und zwei rote (mittlerer und hoher Alarm) sind mit Relaisausgängen zur Fernsignalisierung verbunden.
Wenn die LED blinkt, bedeutet dies, dass das System ein Leck entdeckt hat; bleibt das Signal auch nach der eingestellten Verzögerungszeit bestehen, leuchtet die LED dauerhaft und der Kontakt wird aktiviert.
Merkmale:
Mikroprozessor-Elektronikeinheit für vier Kanäle
Statusanzeige-LEDs für jeden Kanal
Drei unabhängig voneinander einstellbare Alarme für jeden Kanal
Alarmverzögerungszeit (4 Stufen) einstellbar
Relaisausgang A, B, C und Störung, 230V / 5A
Manuelle oder automatische Alarmrückstellung
Klemmen für die Diagnose
Funktion "Service" zur vorübergehenden Alarmsperrung
Integrierte Selbstdiagnose
Integrierter Buzzer
Integrierte "Fail-Safe"- und "Stromausfallalarm"-Funktion
24V dc / 150mA Ausgang für Sirene oder Lampe
Umgebungstemperatur 0°C - 50°C
Luftfeuchtigkeit 10-95% Rh (nicht kondensierend)
Schutzart IP66

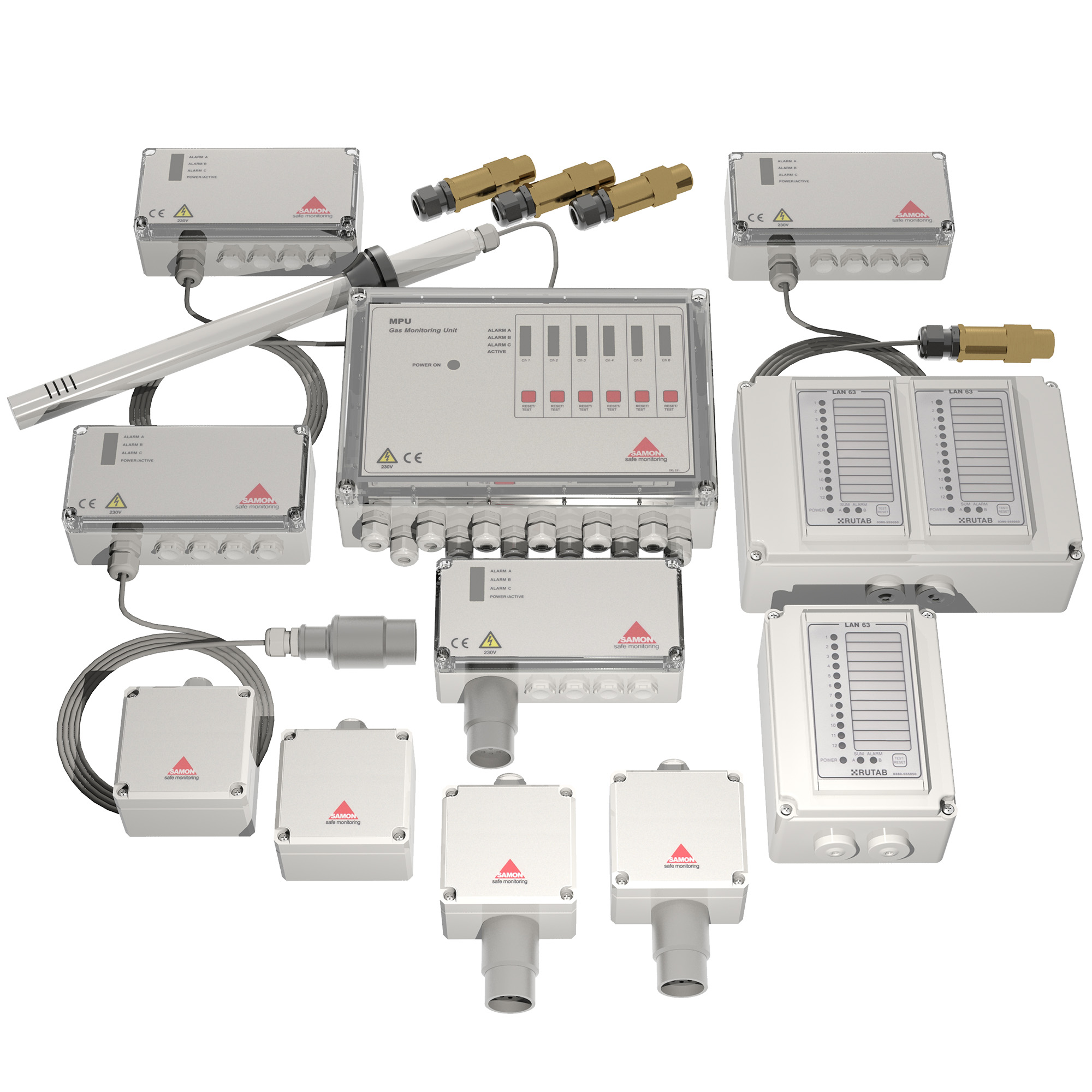

Passende Sensoren:
Sensoren sind für verschiedene Gase und Messbereiche erhältlich.
MPU-spezifische Sensoren
Messumformer mit 0..10 V oder 4..20 mA Ausgang
Atex-zertifizierte Sensoren für explosionsgefährdete Bereiche
HINWEIS: An die MPU dürfen Sensoren mit einem Gesamtverbrauch von max. 10 W angeschlossen werden; eine zu hohe Belastung kann den Regler beschädigen.

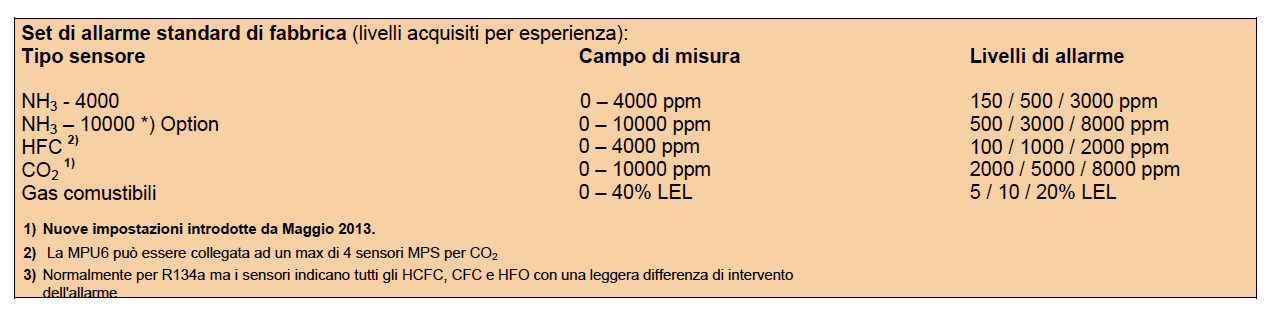

Werkseitige Standard-Alarmeinstellung (Erfahrungswerte):
